自制一台简易的脉冲式电子捕鱼机,效果很好

[复制链接]

classn_11

发表于 2016-11-26 18:49:03 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

又到了捕鱼的季节,老家养的上千斤的水库鱼准备抽干水来清塘。想起往年拉网的艰辛,不想再用网兜来慢慢捞,遂觉得可以做一台电鱼机来提高捕捉效率,说干就干,花了一天的时间做出来一台试验机,测试效果还不错,改天再去外场试验一下,要是不好用再慢慢改进。

我们先来看原理图


电路采用简单的自激振荡式逆变升压,通过倍压整流输出高压直流,由继电器控制向捕鱼电极输出脉冲高压,从而达到电晕捕鱼的目的。

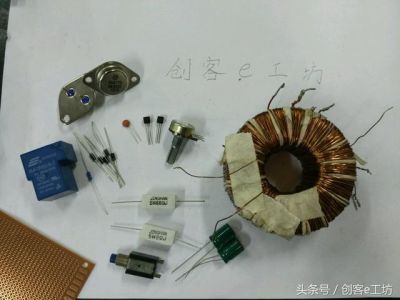

按照原理图我们备齐元器件,各元器件的型号规格均标明在左下角,按照规格来准备
* Q: O5 V6 D* @( I& ~4 e% x! m- E# |


这里需要强调一点的是两个大功率NPN型三极管2N3773的型号与参数应一致!

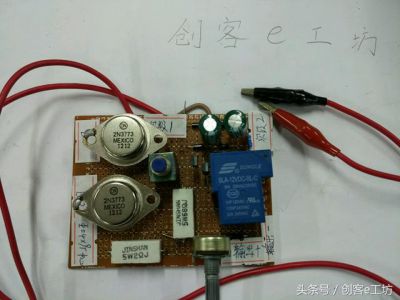

为了节省时间,也方便大家参考,决定焊洞洞板

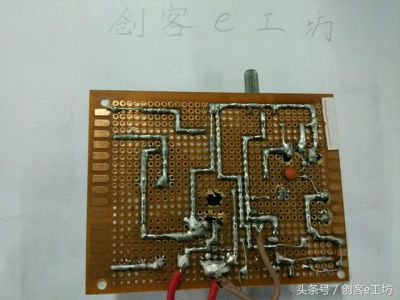

洞洞板有点小,不过只要布局合理,也不需要跳线,反而节省了不少空间,体积小了便于携带,想做个背负式的捕鱼机(因是试验机,图2N3773未加散热)。


接下来我们来讲一下变压器的绕制。这个变压器比较特殊,市场上买不到成品的,除非定做。小编手头上正好有一个之前做胆机拆剩下来的环形变压器的铁芯,于是我们在绕变压器时选择了做环牛,当然了,能用EI铁芯是最好的,或者环氧体铁芯。

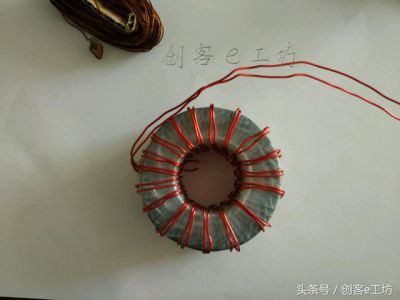

首先我们先来绕初级的,接2N3773集电极出来的低压侧初级需要的铜线线径在1~1.5,绕线方式为双线并绕,18匝。

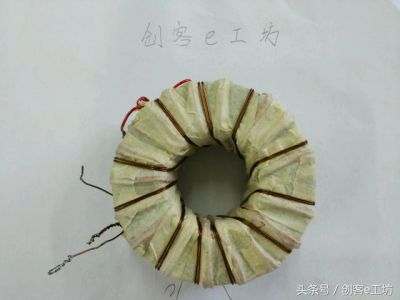

垫绝缘层


绕低压侧另一个初级,也是双线并绕,9匝

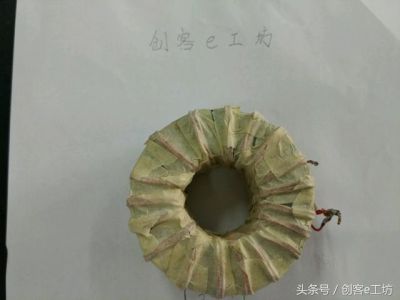

绕高压输出的次级线圈,600匝

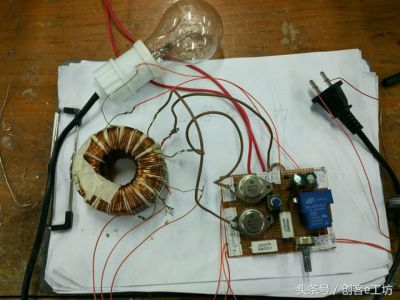

到这一步我们就可以将变压器与我们的逆变升压板连接在一起了,同时我们要在两个放电电极两端接上一个白炽灯泡。当然啦,绕完后需要测变压器线圈的通断,我们的变压器先不包绝缘胶


再次检查接线无误后上电,按下开关,看是否起振,要是不能起振要检查变压器的同名端是否接对,再者要调节100K那个电位器,直到白炽灯最亮并且具有闪烁感即可

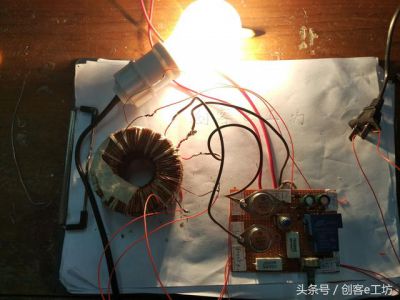

看白炽灯的亮度似乎效果不错,就不知道下水实战会是怎样?
