很多电子业余爱好者喜欢自己搭试电路自己调试设备,经常碰到电路搭试好了,变压器不知道怎么做?看书,上网查资料,一大堆公式看的头昏眼花,还是不知道怎么设计变压器。这里为大家解决如何计算和设计单相500W以内普通电源变压器。


# o) w8 X* M9 f- p& j1 e& p
登录/注册后可看大图

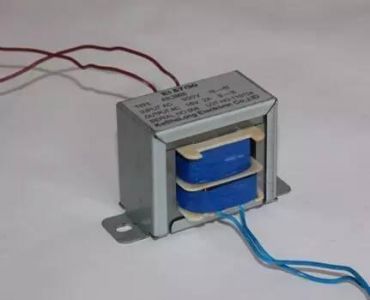

电源变压器的计算方法

工具/原料

计算器、矽钢片规格表、变压器骨架规格表、漆包线规格表、矽钢片材料470或者600 IE型

步骤/方法

1、计算变压器的功率

变压器功率 = 输出电压 X 输出电流

例如:根据电路要求需要输出电压30V、电流10A的变压器,

30V X 10A = 300W(变压器功率)

2、计算变压器的铁芯截面积

变压器功率 X 1.44 = Y , Y开根 X 1.06 = 铁芯截面积

变压器功率300W X 1.44 = 432,432开根 X 1.06 = 22.00平方厘米(铁芯截面积)

22平方厘米 = 2200平方毫米(铁芯截面积)

3、计算变压器铁芯叠厚

铁芯截面积(平方毫米)/ 矽钢片舌宽(毫米)= 铁芯叠厚

2200平方毫米 / 40毫米 =55毫米(叠厚),铁芯规格采用舌宽40的矽钢片,叠厚为55毫米。

这里有个问题,有人会问为什么用40的矽钢片,教你一个经验值。

叠厚 / 舌宽 = (1.0∽1.6),55毫米 / 40毫米 =1.375。

小于1.0用小一规格矽钢片,说明矽钢片窗口太大绕不满;大于1.6用大一号规格的矽钢片,说明矽钢片窗口太小绕不下。具体规格对照矽钢片规格表。

4、骨架的选用

铁芯截面积为E40 X 55,那么骨架就用 E40 X 55的,对照变压器骨架规格表刚好有这种规格的骨架,如果实在没有,选叠厚大一规格的也行。业余爱好者买一个骨架不方便的话,那就自己动手做一个吧。


5、计算线圈输入初级匝数

45 / 铁芯截面积(平方厘米)X 220V = 输入初级匝数,

(45/22平方厘米)X 220 = 450匝(输入初级匝数)

6、计算线圈输出次级匝数

(输入初级匝数/220)X 输出电压 = 输出次级匝数

(450/220)X 30V = 61.36(取整数62匝)

7、计算绕制的漆包线线径

电流(开根)X 0.7 = 线径

输出电流10A(开根)X 0.7 = 2.21(输出30V线径),

输入电流 =(300W变压器功率/220V输入电压)开根 X 0.7=0.81(输入220V线径)

8、计算结果

矽钢片规格E40mm、叠厚55mm;变压器骨架规格 E40 X 55;输入线圈匝数450匝、线径0.81铜漆包线;输出线圈匝数62匝、线径2.21铜漆包线。


注意事项

这里主要针对电子业余爱好者,变压器的计算方法只适合小功率电源变压器,采用EI铁芯制作。同时电路要求不同,对变压器的设计要求也不一样,请大家区别对待。大功率变压器由于材料不同,绕制工艺不同,变压器结构不一样,设计方法当然也不一样,这里就不详细介绍了。
