在上一篇文章中,众多网友觉得这个太过简单,一看就懂,完全入门,谈不上工程师级别。以我几年的工作经验跟大家说一下,这些虽然非常基础,但是真正去理解,能够举一反三,自己设计电路,或者基于这电路自己改良的人真的是少之又少,看见电路你能够一眼看出这是干嘛的?能拓展怎样?或者说一个名称出来,可以立马画出这相关电路又又几个?作为工程师一定要从最基本的出发,了如指掌了才能说自己懂得,只看表面不懂内在又谈何懂得,好了,话不多说,今天为大家继续补充几个电路。
7 }" C. N* V# R8 x+ h  n

六,分压偏置式共射极放大电路3 v7 R) H3 J, y! T) w

1,元器件的作用,电路的用途,电压放大倍数,输入和输出的信号电压相位关系,交流和直流等效电路图
; ~) ]2 @3 X, u

2,电路串联负反馈过程的分析,负反馈对电路参数的影响。

3,静态工作点的计算,电压放大倍数的计算。$ M* [7 m! w# i+ v- C% S

4,受控源等效电路分析( W3 A% @, o3 ^* ]

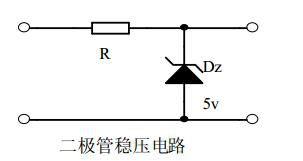

七,二极管稳压电路

1,稳压二极管的特性曲线。

2,稳压二极管应用注意事项。

3,稳压过程分析。


八,串联稳压电源

1,串联稳压电源的组成框图。

2,每个元器件的作用,稳压过程分析。

3,输出电压计算

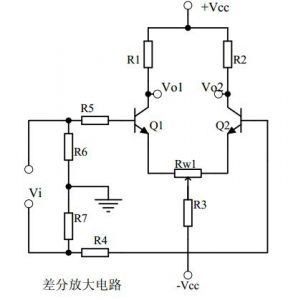

九,差分放大电路

1,电路各元器件的作用,电路的用途、电路的特点。

2,电路的工作原理分析。如何放大差模信号而抑制共模信号。

3,电路的单端输入和双端输入,单端输出和双端输出工作方式。

) G! P) M4 ]" n' \* h/ z

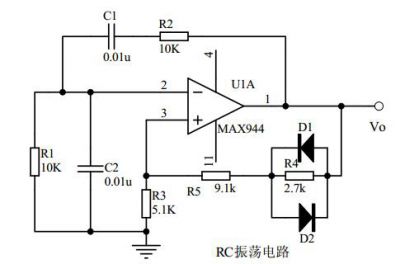

十,RC振荡电路

1、振荡电路的组成:振荡电路的作用:振荡电路起振的相位条件:振荡电路起振和平衡幅度条件:

2、 RC 电路阻抗与频率的关系曲线:相位与频率的关系曲线:

3、 RC 振荡电路的相位条件分析:振荡频率:如何选择元器件:

& `+ M5 t. V" R2 `) V) z; q0 w9 C: N

如上是今天分享给大家的几个电路,想成为电子工程师的可以好好去分析一下,当然对这些了如指掌的也可以帮帮那些需要帮助的人,在此先谢过。我分享出来无非让大家闲聊之余了解一下电路,别忘了自己曾经所学过的东西。谢谢大家。
