有源晶振和无源晶振,你认识他们吗?

[复制链接]

classn_11

发表于 2016-6-21 21:02:09 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

" |2 W% s+ |9 J

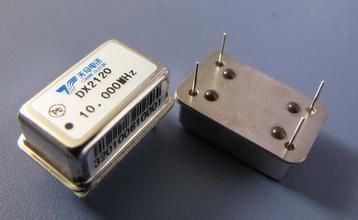

7da00065a410a47164d.jpg 在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”。 石英晶片之所以能当为振荡器使用,是基于它的压电效应。 7fc0001d3f864770d41.jpg 晶体振荡器分为无源晶振和有源晶振两种类型。在电子学上,通常将含有晶体管元件的电路称作“有源电路” ,而仅由阻容元件组成的电路称作“无源电路”。无源晶振为crystal(晶体),有源晶振则叫做oscillator(振荡器)。无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来;有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件,因此体积较大。
, W0 B. `: z( O" I7 _' o6 h# c4 z 7fd0001d440d6a1c51d.jpg 1 c7 Z! a3 O; j' q+ M: m
