直流通路下的共射、共集、共基放大电路分析

雷锋

本文介绍了直流通路下的共射、共集、共基放大电路分析。

共射级放大电路

图1

基本的共射放大电路如图所示，在模电书里应该经常遇见，不过那时更多的是分析静态工作点，交、直流放大倍数，然而在真正的电路设计中，R1和R2的取值范围应该是多少呢?或者说它们应该如何取值呢?

已知NPN型管2N2219是硅型管，处于放大正常工作时饱和电压Ube=0.7V。首先是对R1的选择，2N2219的Ib最大值是800mA，仅仅选取R1使其电流值小于800mA显然是不行的，一般Ib的电流值为几mA到uA，因为Ic最大值是800mA，按照普通的100倍的放大倍数算Ib最大也只能到8mA

按此标准就可以取值了，比如R1=10k(先分析分析看是否合适)，这时Ib=0.43mA,假设放大倍数是100倍(粗略估算，所以取这个值)则Ic=43mA，为了使三极管工作在放大区，必须要求Uce>Ube,则Uce起码应该大于0.7V，恩，假设是1v(应该比这大，因为在动态条件下还会有一个交流信号，要防止出现饱和失真)，那么R2应该取值为R2=(12-1)V/43mA=256Ω，即R2不能比256大了(估算，放大倍数等等很多因素在，但是就是在这个附近)。所以可以取R2=200Ω及其以下(R2越小则Uce越大)

仿真如下所示

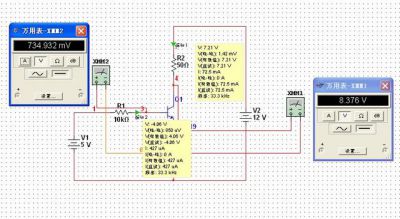

图2 R2=50Ω

图3 R2=200Ω

图4 R2=350Ω，进入饱和区。

如果R1=1k可以再计算一下，Ib=4.3mA,Ic=430mA,R2只能取26Ω以下，这样一来就对电阻的要求太高了。

同时应该注意到一个现象，当R2=50Ω或200Ω的时候在Ib没变时Ic发生了变化，从77.5mA变到了45.5mA，跟按照三极管输出特性曲线好像不重合啊(好像跟饱和区的性质差不多：Ic随Uce的增大而增大)。

下面说一下三极管的各种状态：

" T! f1 t$ E/ L0 D6 q. K

图5 三极管输出特性曲线

其实图上的只是在理想状态下的曲线，在实际中平行的那部分应该也是向上的，只不过角度没有在饱和区那么大罢了。而在判断一个三极管是否在饱和区也不能看是否是Ic随Uce的增大而增大，而应该看Ube增大时，Ib随之增大，但Ic增大不多。

' p* V1 L) X  \, \6 K

图6 注意跟图4比较，此时Ib明显增大但Ic基本没变

图7 跟图2比较，Ib增大时Ic也增大，处于放大区。

共集电极放大电路

+ p- }- w7 D7 W+ ?4 G$ w

图8 共集电极放大电路

图8中的R1，R2如何选择呢?由于R2是在发射极上，所以Uce电压肯定大于5v，也就是说集电结反偏，这时只要保证发射结正偏而Ib电流值合适就可以了。所以R1，R2的选择只用跟着十几要求就可以了，比较广泛，都可以从几百欧到几k

R1的选取对电路电流的影响不大，关键是R2,R2越大基极和射极电流就越小。

共基极放大电路：

R1，R2应该选择多少呢?

Ie一般都是在几十mA，假定Ie=43mA、此时R1约为100Ω，Ic约等于Ie=43mA，为了保证Uce反向偏置，还要保证Uce>1v则R2最大取256Ω，根据Uo的输出情况可以取R2为几十到200之间
