基础最简单的三极管放大电路，电场检测电路

查绍清

几个简单的三极管放大电路

一、最简单的电路

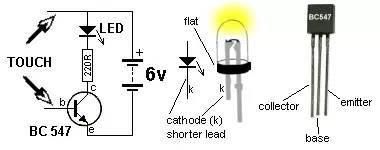

上面这个电路够简单吧？你可以得到，只要是NPN晶体管都可以使用。BC547三极管极性：字面朝上，左→右 C、B、E

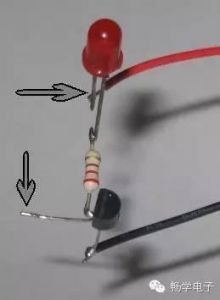

LED、220欧姆电阻、晶体管的连接如照片中显示。手指触摸图中的两个点可以点亮LED。由于一只晶体管的放大倍数有限，想让LED发光更明亮，或许你需要用点力两只手分别捏住两个点。你的身体相当于一个电阻，电流流过你的身体（手指）给三极管基极提供一个偏置电流。晶体管将流过你手指的电流放大约200倍，这足以点亮LED。

二、第二简单的电路

这是第二个最简单的电路。已添加第二个晶体管将你的手指传递的电流进行放大。该晶体管的增益约200，你的手指只需轻轻触摸图中的两个点，LED就会被点亮。增添的三极管将通过你的手指的电流放大了约200倍再提供给原三极管，总放大倍数约40000倍。

三、放大八百万倍的高增益电路

该电路有极高的放大倍数，它可以非接触检测电源线是否通电。只需将它靠近墙壁，它会检测到电源线的位置。它有约200×200×200 = 8,000,000的增益，该电路的输入端阻抗非常高，能够检测周围是否存在电场。

这张照片显示了电路的连接，检测端接有一小块铜箔板，能增强检测电场的能力。

在上面的电路基础上，这个电路增加一个压电蜂鸣器，当检测到市电时，LED点亮同时蜂鸣器会发声。
