海信TLM3737 型液晶彩电输入信号接口电路原理讲解

文太

海信TLM3737 型液晶彩电输入信号接口电路原理讲解
该机的超级单片主控电路MST9U88L (位号U9) 具有四路复合视频(CVBS) 输入， 2 路S端子(Y/C) 输入，资源非常丰富。
1. AVβ 踹子信号输入电路

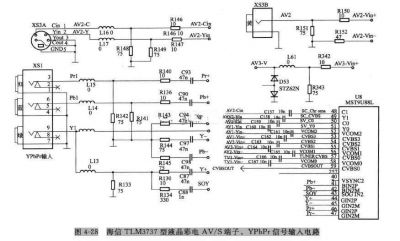

" w" E4 S0 {. G, q该机的AV/S 端子、YPbPr 信号输入电路如图4-28
+ }( r- D: M5 ]; |3 u- p, }
从AV2 端子输入的机外视频信号经R151 进行阻抗匹配，再经R150 、C163 搞合到主芯片U8 (MST9U88L) 的54脚。S 端子输入的亮度信号AV2-Y 经R149 进行阻抗匹配，再经R147 、C158 藕合到U8 的49脚。S 端子输入的色度信号AV2-C 经R148 进行阻抗匹配，再经R146 、C157 藕合到U8 的48脚。
' j4 X. q4 t3 I$ [( _6 `% \! }  K2. YPbPr (高清分量)信号输入电路
2 b# P1 K4 e% ~8 m参见图4-28 ，高清Y 信号经L13 输入，利用R133 进行阻抗匹配，一路通过R130 、C87 藕合到U8 (MST9U88L) 的@脚;另一路经电阻R134 、C88 精合到U843 脚。45脚是Y 信号参考电压地电位。Pb 信号经R141 阻抗匹配，再经R136 、C90 耦合到U8 的41脚，42脚是Pb 信号参考电压地电位。Pr 信号经R142 阻抗匹配，再经R140 、C93 祸合到U8 的46脚，47脚是Pr 信号参考电压地电位。
" o, P) |+ b5 G' s( L4 p若主芯片U8 的44脚不能输入正常Y 信号时，该机会出现高清状态下元图像的故障;若输入的色差分量信号Pb 或Pr 不正常，将引起高清状态彩色异常现象。
6 T7 Q6 s* L% k' V3. 机内视频信号信号输入电路
, |% r( M  T5 Y' f参见图4- 28 ，
# M! d+ \0 k6 C, r8 g3 ?8 e, U9 [
由该机中频放大电路的视频检波器输出的视频信号TVI-Vin+ 通过C166藕合到U8 的57脚。
4. HDMI (高清多媒体接口)信号处理电路
/ G7 e, \" a4 k( dMST9U88L 具备一路HDMI 信号接收端口，可支持高达165MHz 的带宽，完全符合HDMI 1.2 的标准，最高可支持1 080 P 的信号输入，同时兼容DVlj HDCP 接收标准。本机HDMI 采用差分信号输入，可支持长达30m 的长线传输，完全可以满足一般和特殊用途要求。电路如图4-29 所示。
(1) 信号流程
. D. A' `# e  l8 q- ORGB 差分信号经HDMI 接口P1 ① 、③ 、④ 、⑥ 、⑦ 、⑨脚输入后，加到双向限幅芯片N16 CCM1213) 的①、②、④、⑤脚，从N16 的⑩、⑨、⑦、⑥脚输出，再经及隔离电阻R37-R34 输入到主芯片U8 CMST9U88L) 的11、⑩、⑦、③、⑤、④脚。同时，HDMI 接口P1的⑩、12脚输入的时钟信号加到N1 5 CCM1213) ④、⑤脚，从N15 的⑦、⑥脚输出，再通过R31 、R29 输入到U U8 的① 、② 脚。
! _1 a5 a4 x* P& ^7 j  g**提示：Cm11213 是双向限幅芯片N16 ，用作过压保护，以免感应电压导致该机或PC机过压损坏。
(2) 即插即用控制
8 @% d0 a5 n# V为了实现即插即用功能，该机设置一个DDC 数据存储器N13 (24LC02) 来存储该机的HDMI 硬件参数信息。当该机通过HDMI 接口与HDMI 设备相连时， HDMI 设备通过12C总线读取N13 内的数据，完成对该机的身份识别，实现即插即用控制。
  L7 C- @# J  Q3 n该机电源电路输出的5V 电压经D6 内的一个二极管加到U N13 的③ 脚，为它供电，同时HDMI 设备输出的5V 电压HDMI2 / 5V 通过HDMI 接口的⑩脚输入后，通过D6内的另一个二极管为N13 供电，因此，只要该机和HDMI 设备的HDMI 接口连接后，就可以实现。
- B2 ?' F% I7 S5 J$ |5 T
( 3) 热插拔控制
HDMI 接口的⑩脚是热插拔检测信号( HOT PLUG ) 端子， HOT PLUG 是从该机输出给PHDMI 设备的一个检测信号。通过对HOT PLUG 信号的检测就可以实现热插拔控制功能。
5 A# t, O5 D9 Y! R1 S# [  u当该机进入HDMI 状态时，主芯片U8 的188脚输出的控制信号HPDCTRL 为低电平，使V31 截止，产生的高电平检测信号经P1的19脚送给HDMI 输出设备进行识别，被HDMI确认，则通过总线读取U13 存储的E-EDID 数据，随后HDMI 输出设备开始为该机提供信HDMI 图像、伴音信号。解除HDMI 状态后， U8 的188脚输出的控制信号变为高电平，
6 L, y3 V+ N) \( ^通过R449 使V31 导通，致使P1 的19脚的检测信号变为低电平，被HDMI 输出设备检测后，停止信号输出。
5. VGA 信号输λ 电路
$ s# I% l1 U, W% _3 j% G$ fVGA 端口接口一方面作为接收PC [color=rgb(68, 68, 68) !important]电脑的图像信号输入，另一方面也是整机在线升级的连接口，通过TXD 、RXD 来实现对串行闪存PS25 LV0 40 内部程序的刷新，就可以实现整机的软件升级。电路见图4-30 。
. W. f: R2 s% }% `) b% |
( S/ `% C" o! ]" d9 zVGA 三基色信号经接口P3①②③脚经电阻R334-R336 进行阻抗匹配，再通过R326-R328 和C315-C317 藕合到主芯片U8 (MST9U88L) 的22 ~ 28脚，同时行、场同步信号从接口P3 的13、14脚输入，经电感L54 、L55 输入后，利用电阻R323 、R324 输入到U8 的
) f: r9 X% l" ~8 E! l/ o6 z) S2 h7 D16、17脚。进入U8 的信号经处理后，就可以通过显示屏、扬声器还原PC 机的信号。
双向限幅二极管D24 ~ D26 用作过压保护，防止因静电或输入电压异常损坏主芯片。稳压二极管D30 、D33 用作过压保护。
