[转贴] 康佳KPS+L090C2-01彩电电源电路原理解说和电路图纸分享

[复制链接]
  • ta_mind
    开心
    2019-12-12 22:10
  • classn_01: 1177 classn_02

    [LV.10]以坛为家III

    发表于 2015-12-7 18:35:18 | 显示全部楼层 |阅读模式

    马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

    您需要 登录 才可以下载或查看,没有帐号?注册

    x
    本文介绍的是该机工作原理和电路图,康佳LED液晶彩电采用的型号为KPS+L090C2-01电源板,编号为34007513,版本号为35015372。开关电源驱动电路采用两片绿色节能芯片TEA1733,产生+12Vsb和+24V,为主板和背光灯驱动板供电。应用于康佳小屏幕LED液晶彩电中。: Z5 F, f/ d) u& C4 D* N% m

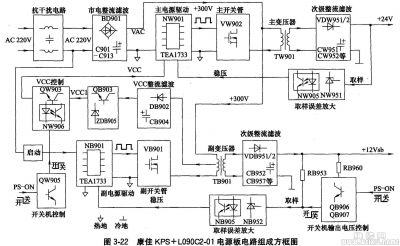

        康佳KPS+L09OC2-01电源板电路组成方框图如图3-22所示,由副电源和主电源两部分组成:一是以驱动电路NB901(TEA17 3 3)、MOSFET开关管VB901、变压器TB901为核心组成的副电源,通电后首先工作,输出+12Vsb电压,为主板控制系统和开关机控制电路供电;二是以驱动电路NW901(TEA1733)、MOSFET开关管VW902、变压器TW901为核心组成的主电源,二次遥控开机后启动工作,输出+24V电压,为主板和背光灯板供电。开关机采用控制主电源驱动电路NW901的VCC供电方式
