难修的TCL L46F3500A-3D电视电源3.3V跳动

自祥家电 · 发表于 2017-9-19 21:00:46

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册

x

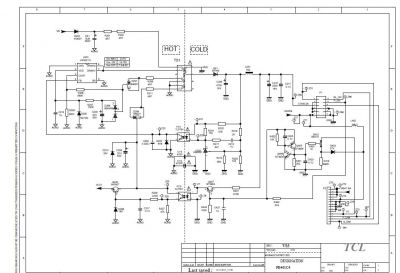

难修的TCL L46F3500A-3D电视电源3.3V跳动，3.3V只几个元件，查完无坏件，就是3.3V在0.8-2V处跳动，不带负载在3-4V处跳动，VIPER17L的七八脚320V正常，2脚电压在8-12V跳动，将3.3V连到开机插线有24V输出但跟着跳动，我另加一个3.3V连开机线，24V输出正常，说明故障就在3.3V电路。换了多个VIPER17L，两个光偶换过，431换过，稳压管代换过，电阻查过都是好的，就是输出跳动，有师傅说断开R211看3.3V正不正常，正常查稳压和负载，我断开R211同样跳，这个电路就几个元件，但就是修不好，请问师傅们遇到过吗，怎样修好的？（改电路或者用模块的就不用说了）说的是原电路，谢谢！ 3.3V.jpg

TCL L46F3500A-3D电视电源.pdf (85.89 KB, 下载次数: 2)

天高 · 发表于 2017-9-19 23:56:16

c215是否漏电了?

自祥家电 · 发表于 2017-9-20 11:08:20

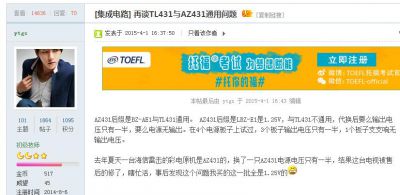

谢谢，可能是我稳压元件431用错了
电路板装； AZ431 LBZ-E1

电路图上是；KIA2431
我有的；TL431 我就用他！
