麻将机兰科和思泰方案的机头计数光控引线位置对比图

发布者: 松林 | 发布时间: 2016-1-4 22:08| 查看数: 1717| 评论数: 14|帖子模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

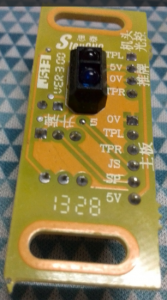

我们在维修麻将机时经常遇到机头计数光控用完未及时在工具箱补充,或没有及时采购到相同方案的光控,但往往有另一方案的光控但不能直接更换。其实两种光控参数是一样的,只是引线顺序不一样,我们先要了解两种光控的引线位置,原后把引线一一对应更换插针,如图所示:
/ x" T! y8 t6 Z  d, M0 {
' u8 B. A* m# @+ ^, Q! D

) ?( v  o* J2 R3 p# T# J6 j* j, q) k& R" R
游客,如果您要查看本帖隐藏内容请回复

1 J. H# k# d1 L, O
! V+ f1 N5 D) d5 Q. q QQ截图20160512093130.png
3 B5 R. s0 m. Y8 W' Q6 J

5 z7 i8 j6 |0 o# ?

点评

请看t.cn/A6zkorpM(网址) 看海外真实报道肺炎疫情,为自己您和家人在这大难临头时刻,掌握逃生的先机...... git.io/gdddd (网址)  发表于 2020-12-24 10:29

最新评论

回复 跟高手学习 发表于 2016-1-5 13:28:58
学习,收藏备用,多谢分享。
回复 天高 发表于 2016-1-5 22:40:37
谢谢分享 给了我们一个学习的好机会
回复 酷车 发表于 2016-1-6 14:02:34
谢谢你的资料  大有用处
回复 伊可 发表于 2016-1-7 12:10:18
顶你一下,好贴要顶!
回复 姜军 发表于 2016-1-8 09:29:19
实用方便,超赞。
回复 江南闲人 发表于 2016-7-11 17:59:07
谢谢分享 给了我们一个学习的好机会
回复 小酒坊李斌 发表于 2016-9-27 21:18:49
感谢分享!
回复 ychj12348 发表于 2016-10-8 19:45:55
学习学习!!!!!!
回复 yangqw3147 发表于 2017-1-20 21:11:58
宣和 雀友的光控如何替换 三插能代替单插光控吗 ?
回复 yangqw3147 发表于 2017-1-20 21:13:17
有个鸟用 叫他替换 雀友  宣和的 高档机光控试试
回复 松林 发表于 2017-4-2 17:46:44
yangqw3147 发表于 2017-1-20 21:11% N4 Y( H: `* @/ Q8 u" M
宣和 雀友的光控如何替换 三插能代替单插光控吗 ?

0 T/ ]. y% V) _0 G4 |  A0 c. D三插能代替单插光控其实也可以的,原理一样把线插在升牌线座上,正和负线调好,Sp线路用刀片割断,再用电烙铁打JS线连到Sp上,不过对于那些连万用表都不会用的,只靠师傳经验教下的的确替换不了。
回复 zhangdb169 发表于 2017-6-6 11:50:53
谢谢启蒙
回复 afeier525 发表于 2019-12-6 09:03:38
谢谢老板的分享,有好东西也会分享的
回复 meihanchao 发表于 2020-12-17 12:03:44
学习来了,谢谢分享
