TCL电视机 L32P60BD电源板故障维修实例

[复制链接]

该用户从未签到

发表于 2016-11-24 19:08:36 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

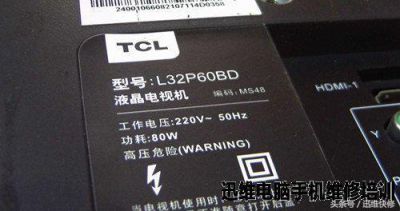

【机器型号】: TCL L32P60BD

【电源板型号】:40-1A112C-PWD1XG

【故障现象】:

此机为转修机,一位修制冷的同行送过来的。他换过FSQ510副电源块,还是没反应,不敢修了。7 [8 E7 V2 z* r) t" A) }/ l# c


( h1 X! a7 A7 k: c. m: ]

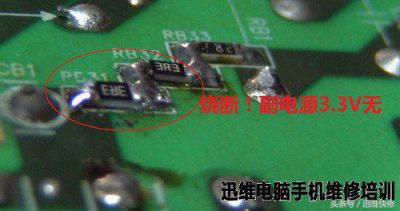

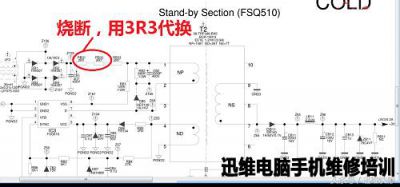

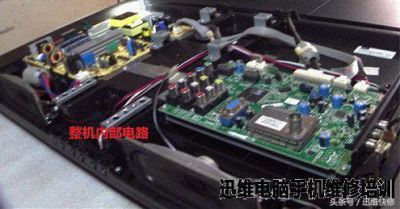

拆盖仔细观看,副电源FSQ510已换新。测限流电阻RB31、RB32(2R7)一个烧断、一个已拆掉没装,我全用3R3电阻装上。再测3.15A的保险也断了,换新!由于保险断了,不敢轻意上电试机。仔细测副电源各元件,没发现有短路情况。



' P: m% C; ^; {+ `



5 Q0 B' ?& c% M' n. U



2 z. i& ?% `& ^3 [

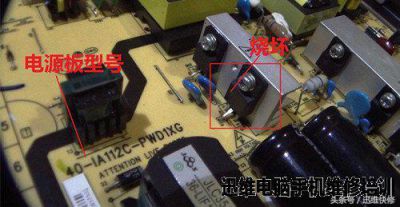

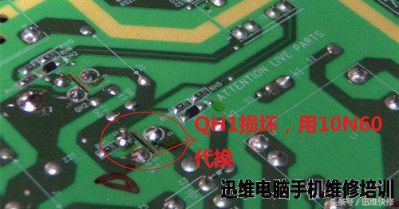

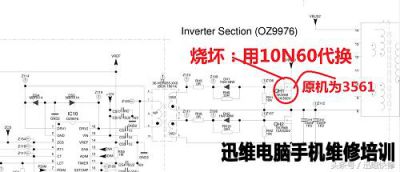

此机是副电源(FSQ510)工作后,输出3.3V,P-ON接通3.3V后,通过转换电路,使继电器吸合,主电源(FA5571N)才开始工作。测PFC电路(L6563)外围元件,没有短路情况。再测背光电路的一个场效管QH1时,发现此管短路了!换之。


( _( Q% A& X' p

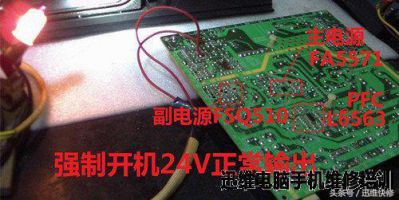

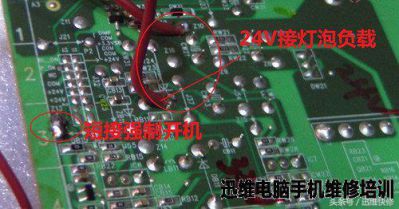

用24V灯泡做负载,P-ON接到3.3V电路上,上电试机,24V灯泡立即亮了,说明电源已修复了。

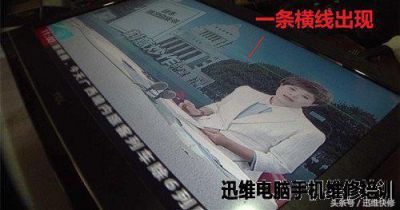

将电源板装回电视上,上电接信号线,图声正常出现,不过图像上却见一条横细线!真真是没招了。


以上内容精选自迅维论坛,迅维快修承接各种手机数码、电脑/笔记本板卡、数据恢复、平板等维修业务。
