放大器电路故障分析方法

宁静思远

放大器电路故障分析的重要性主要说明以下两点

　　1、 通过电路故障分析可以加深对放大器电路工作原理的理解;

　　2、 在电路故障检修中，没有电路故障分析能力，故障检修就会盲目。

　　一、共发射极放大器电路故障分析

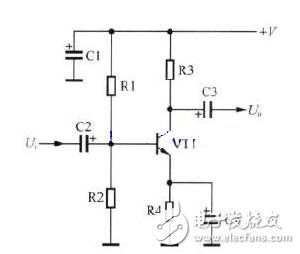

　　如图所示，为共发射极放大器电路，下面以共发射极放大器电路为例，讲解电路故障分析方法。

　　

　　提示：对于放大器电路故障的分析要分成直流电路和交流电路两部分，直流电路故障分析针对放大器直流电路中的元器件，交流电路故障分析针对放大器交流电路中的元器件。直流电路是交流电路的保证，而且故障检修中要检查直流电压工作状态，所以直流电路故障分析更为重要。

　　关于这一共发射极放大器电路故障的分析主要说明以下几点：

　　1、当电阻R1、R2、R3和R4中有一只开路、短路、阻值变化时，都会直接影响VT1的直流工作状态。

　　2、当R1开路时，VT1集电极电压等于+v;当R2开路时，VT1基极电流增大，集电极与发射极之间电压为0.2v，VT1饱和。

　　3、当电路中的电容出现开路故障时，对放大器直流电路无影响，电路中的直流电压不发生变化;当电路中的电容出现漏电或短路故障时，影响了放大器直流电路的正常工作，电路中的直流电压发生变化。

　　4、当C1漏电时VT1集电极直流电压下降，当C1击穿时VT1集电极直流电压为零;当C2或C3漏电时，电路中的直流工作电压发生改变;当C4漏电时，VT1发射极电压下降。

　　二、共集电极放大器电路故障分析

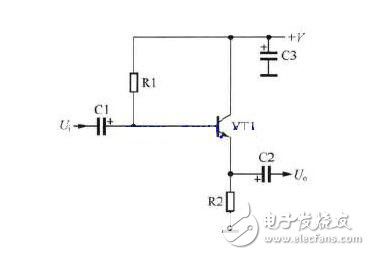

　　如图所示的电路为例，说明共集电极放大器电路的故障分析方法。

　　

　　提示：共集电极放大器电路中的三极管集电极接直流工作电压+v端，在测量三极管集电极直流工作电压时要注意这一点，以免产生错误的判断。

　　关于这一共集电极放大器电路的故障分析说明如下：

　　1、当电阻R1开路时，VT1集电极电压等于+v，与电路工作正常时相同，但是集电极电流等于零;电阻R1发生其他故障时，VT1集电极直流电压都等于+v，这是因为共集电极放大器电路中的三极管没有集电极负载电阻，这一点与共发射极放大器电路不同，应引起注意。

　　2、当R2开路时，VT1没有直流工作电流;当R2短路时，VT1发射极电压为零（这一点与共发射极放大器电路相同），但是没有交流信号输出，这一点与共发射极放大器电路不相同。

　　三、共基极放大器电路故障分析

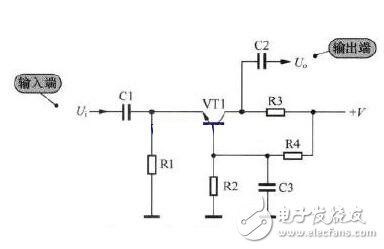

　　如图所示是共基极放大器电路。共基极放大器电路图中的三极管习惯性的画成图中所示，基极朝下。

　　

　　关于共基极放大器电路的故障分析说明以下两点：

　　1、电路中所有的电阻有一只开路或短路时，都将影响三极管VT1各电极的直流工作电压。

　　2、当基极电容C3开路时，加到三极管VT1基极的信号将大大减小，导致VT1输出信号减小;当C3短路时，VT1基极电压为零，VT1截止，没有信号输出;当C3漏电时，VT1基极直流电压下降，VT1向截止方向变化。
