康佳KPS+L090C2-01彩电电源电路原理解说和电路图纸分享

2015-12-7 20:01| 发布者: 松林| 查看: 227| 评论: 2|原作者: 松林

摘要: 本文介绍的是该机工作原理和电路图,康佳LED液晶彩电采用的型号为KPS+L090C2-01电源板,编号为34007513,版本号为35015372。开关电源驱动电路采用两片绿色节能芯片TEA1733,产生+12Vsb和+24V,为主板和背光灯驱动 ...
本文介绍的是该机工作原理和电路图,康佳LED液晶彩电采用的型号为KPS+L090C2-01电源板,编号为34007513,版本号为35015372。开关电源驱动电路采用两片绿色节能芯片TEA1733,产生+12Vsb和+24V,为主板和背光灯驱动板供电。应用于康佳小屏幕LED液晶彩电中。

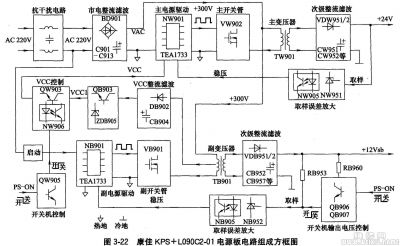

    康佳KPS+L09OC2-01电源板电路组成方框图如图3-22所示,由副电源和主电源两部分组成:一是以驱动电路NB901(TEA17 3 3)、MOSFET开关管VB901、变压器TB901为核心组成的副电源,通电后首先工作,输出+12Vsb电压,为主板控制系统和开关机控制电路供电;二是以驱动电路NW901(TEA1733)、MOSFET开关管VW902、变压器TW901为核心组成的主电源,二次遥控开机后启动工作,输出+24V电压,为主板和背光灯板供电。开关机采用控制主电源驱动电路NW901的VCC供电方式
